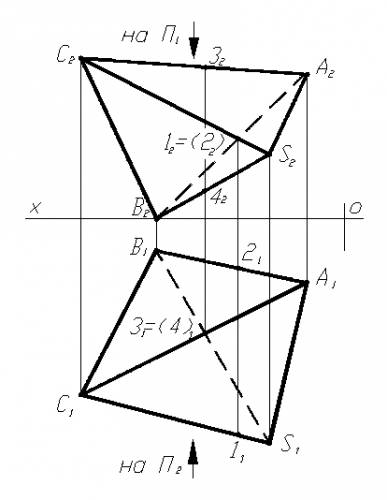

Метрическими называются задачи, связанные с измерением расстояний и углов. В них определяются действительные величины и форма геометрических фигур, расстояния между ними и другие характеристики по их метрически искаженным проекциям. Решение метрических задач основано на том, что геометрическая фигура, принадлежащая плоскости, параллельной плоскости проекций, проецируется на нее в конгруэнтную ей фигуру (см. аксиомы параллельного проецирования). Поэтому при решении метрических задач широко используются способы преобразования комплексного чертежа.

Рассмотрим три группы метрических задач. К первой относятся задачи, в которых требуется найти расстояние между двумя геометрическими фигурами; ко второй - задачи на определение действительных величин плоских фигур и углов; к третьей группе принадлежат задачи, связанные с построением в плоскости общего положения геометрических фигур по заданным размерам.

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости. Штриховка частей предмета, расположенных в секущей плоскости, осуществляется так.же, как и в случае разреза. В качестве секущей плоскости допускается применять цилиндрическую поверхность, развертываемую потом в плоскость.

Сечения являются составной частью разреза. В случае, когда они изображаются самостоятельно, сечения подразделяют на вынесенные и наложенные. Вынесенные сечения — те, которые располагаются вне изображения предмета.



Наложенные сечения — те, которые совмещаюся с соответствующим видом предмета . Вынесенные сечения являются предпочтительными. Их располагают в разрыве между частями одного и того же вида (рисунок выше, а), на продолжени ... Читать дальше »

зависимости от числа секущих плоскостей разрезы разделяются на простые и сложные.

Простым называется разрез при одной секущей плоскости.

Сложным называется разрез при двух и более секущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, разрезы подразделяют на вертикальные, горизонтальные и наклонные.

Вертикальным называется разрез при секущей плоскости, перпендикулярной горизонтальной плоскости проекции.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклонным называется разрез при секущей плоскости, составляющий с горизонтальной плоскостью проекции угол, отличный от прямого.

Вертикальный разрез при секущей плоскости параллельной фронтальной плоскости проекций называется фронтальным разрезом.

Вертикальный разрез при секущей плоскости параллельной профильной плоскости проекций ... Читать дальше »

2D-черчение в AutoCAD 2007-2010. СамоучительЕсли у Вас возникли трудности при изучении программы AutoCAD 2007, то этот самоучитель создан именно для Вас. Книга представляет собой вводный курс по использованию системы автоматизированного проектирования (САПР) AutoCAD различных версий - от 2007 до новейшей 2010. Освоить весь материал по мнению автора возможно всего за пару недель.

В основу книги положен пример создания плана детской комнаты. В примере рассматривается весь процесс получения чертежей - от нанесения габаритов рабочей зоны до создания видов в ортогональных проекциях, расстановки размеров и вывода чертежа на печать с оформлением в соответствии с требованиями всех стандартов. Проделав всю работу и самостоятельно создав все примеры, вы получите достаточно твердые навыки владения AutoCAD, которые позволят вам приступить к работе над собственными проектами, в том числе и на реальном производстве.

Книга рассчитана на пользователей с минимальным уровнем подготовки ... Читать дальше »
