14:17 Сечение | |

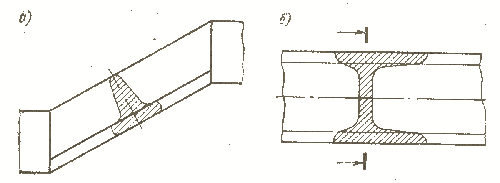

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывают только то, что получается непосредственно в секущей плоскости. Штриховка частей предмета, расположенных в секущей плоскости, осуществляется так.же, как и в случае разреза. В качестве секущей плоскости допускается применять цилиндрическую поверхность, развертываемую потом в плоскость. Сечения являются составной частью разреза. В случае, когда они изображаются самостоятельно, сечения подразделяют на вынесенные и наложенные. Вынесенные сечения — те, которые располагаются вне изображения предмета. Наложенные сечения — те, которые совмещаюся с соответствующим видом предмета . Вынесенные сечения являются предпочтительными. Их располагают в разрыве между частями одного и того же вида (рисунок выше, а), на продолжении линии сечения (следа секущей плоскости, б) или в любом месте поля чертежа (в).  Контуры сечений, входящих в состав разреза, и вынесенных сечений изображают сплошными толстыми (основными) линиями, контур наложенных сечений — сплошными тонкими линиями, при этом контур изображения на месте наложенного сечения не прерывают. Секущие плоскости выбирают таким образом, чтобы получить нормальные поперечные сечения Если секущая плоскость проходит через ось вращения цилиндрического, конического, сферического углублений, сквозного отверстия, то контуры отверстия или углубления в сечении показывают полностью (смотри рисунок ниже). Обозначение сечений подобно обозначению разрезов и состоит из следов секущей плоскости и стрелки, указывающей направление взгляда, а также буквы, проставляемой с наружной стороны стрелки (рисунок1в, рисунок3). Вынесенное сечение не надписывают и секущую плоскость не показывают, если линия сечения совпадает с осью симметрии сечения, а само сечение расположено на продолжении следа секущей плоскости или в разрыве между частями вида. Для симметричного наложенного сечения секущую плоскость также не показывают. Если сечение несимметричное и расположено в разрыве или является наложенным (рисунок 2 б), линию сечения проводят со стрелками, но буквами не обозначают.  Сечение допускается располагать с поворотом, снабжая надпись над сечением словом «повернуто». Для нескольких одинаковых сечений, относящихся к одному предмету, линии сечений обозначают одной и той же буквой и вычерчивают одно сечение. В случаях, если сечение получается состоящим из отдельных частей, следует применять разрезы. | |
|
| |
